虚拟机Linux桥接模式下设置静态IP详解

字体大小 | |
[运维安全 所属分类 运维安全 | 发布者 店小二05 | 时间 | 作者 红领巾 ] 0人收藏点击收藏

本文研究的主要是虚拟机linux桥接模式下设置静态IP的相关内容,具体介绍如下。

之前一直使用NAT模式,测试时android端远程访问虚拟机的mysql时发现无法连接,但是访问同学拷过来的虚拟机Linux的mysql却成功了,想了下原因是他设置的桥接模式。关于两种模式的区别,网上可以搜到一大堆文章,通俗点讲,NAT模式下,虚拟机从属于主机,也就是访问外部网络必须通过主机来访问,因此虚拟机的IP只有主机才能识别。而桥接模式下,虚拟机和主机是平行关系,共享一张网卡(使用网卡的多个接口),可以直接访问外部网络。

因此要想远程访问虚拟机的mysql,需要用桥接模式而非NAT模式。但是桥接模式的IP一般会变动,为了避免每次远程连接都要重新设置IP,这里设置成静态IP。

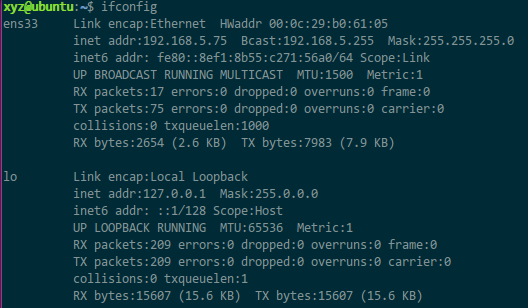

第一步,Linux下查看IP

虚拟机Linux桥接模式下设置静态IP详解

我这里是Ubuntu 16.04,这里有2项,下面一项是lo(本地环回)可以不管,上面一项才是需要配置的。注意这里我的虚拟网卡是ens33,待会儿修改的也是ens33,网上很多配置教程他们的Linux系统的网卡名字并不是ens33(比如有的是eth0)。

第二步,设置虚拟网络

VMware的菜单中,编辑->虚拟网络编辑器

虚拟机Linux桥接模式下设置静态IP详解

修改VMnet信息中的“桥接到”为网卡适配器,默认是自动。

第三步,查看主机(这里是windows)的IP信息

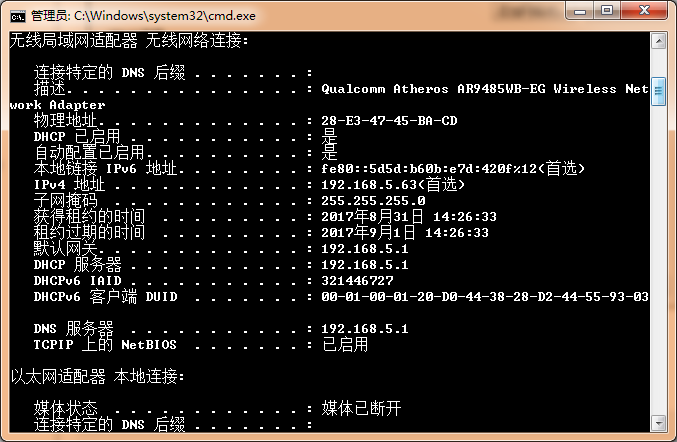

命令是ipconfig /all,之所以在后面加上/all选项是为了查看网卡的描述

虚拟机Linux桥接模式下设置静态IP详解

注意,这里的描述Qualcomm Atheros和刚才第二步选择的网卡名字是一致的,记住主机的三个重要项

IPv4地址:192.168.5.63 子网掩码:255.255.255.0 默认网关:192.168.5.1

第四步:修改Linux的网络接口配置

$ sudo vim /etc/network/interfaces

修改文件(具体路径随系统而异),将ens33设为同一网段下的新IP,这里我设为192.168.5.64。(同一网段的IP计算方法是,IP和子网掩码and运算结果一致,比如192.168.5.63和255.255.255.0求and得到192.168.5.0,具体知识参考计算机网络教材的IP部分)

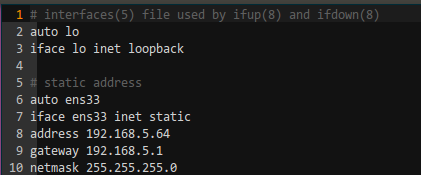

虚拟机Linux桥接模式下设置静态IP详解

第5~10行是我手动编辑的,可以看到gateway和netmask和主机上一致,只修改了address。

第五步:设置DNS

xyz@ubuntu:~$ sudo vim /etc/resolvconf/resolv.conf.d/head
虚拟机Linux桥接模式下设置静态IP详解

然后重启虚拟机网络服务即可(实践证明这一步并无卵用,虽然不知为何,还是老老实实重启系统吧……)

xyz@ubuntu:~$ sudo /etc/init.d/networking restart
[ ok ] Restarting networking (via systemctl): networking.service.

现在检查配置是否有误

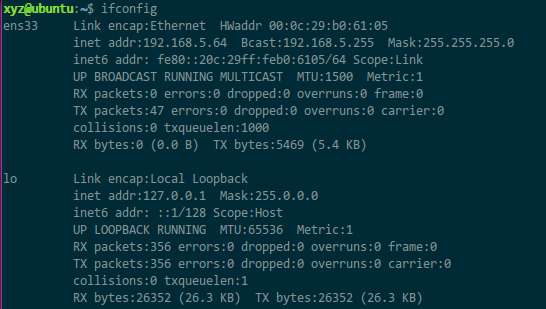

查看IP,已经变成了设置的192.168.5.64

虚拟机Linux桥接模式下设置静态IP详解

尝试ping一个网址

xyz@ubuntu:~$ ping www.baidu.com
PING www.a.shifen.com (180.97.33.108) 56(84) bytes of data.
bytes from 180.97.33.108: icmp_seq=1 ttl=54 time=40.5 ms
bytes from 180.97.33.108: icmp_seq=2 ttl=54 time=35.9 ms
bytes from 180.97.33.108: icmp_seq=3 ttl=54 time=38.6 ms
bytes from 180.97.33.108: icmp_seq=4 ttl=54 time=35.5 ms
^C
--- www.a.shifen.com ping statistics ---
packets transmitted, 4 received, 0% packet loss, time 3006ms
rtt min/avg/max/mdev = 35.582/37.696/40.584/2.056 ms

试主机ping虚拟机

虚拟机Linux桥接模式下设置静态IP详解

但是虚拟机ping主机就失败了

xyz@ubuntu:~$ ping 192.168.5.63
PING 192.168.5.63 (192.168.5.63) 56(84) bytes of data.
^C
--- 192.168.5.63 ping statistics ---
4 packets transmitted, 0 received, 100% packet loss, time 2999ms

原因是主机开启了防火墙,关闭公用网络的防火墙

虚拟机Linux桥接模式下设置静态IP详解

再次ping主机就成功了

xyz@ubuntu:~$ ping 192.168.5.63
PING 192.168.5.63 (192.168.5.63) 56(84) bytes of data.
bytes from 192.168.5.63: icmp_seq=1 ttl=128 time=0.931 ms
bytes from 192.168.5.63: icmp_seq=2 ttl=128 time=0.719 ms
bytes from 192.168.5.63: icmp_seq=3 ttl=128 time=0.411 ms
bytes from 192.168.5.63: icmp_seq=4 ttl=128 time=0.448 ms
^C
--- 192.168.5.63 ping statistics ---
packets transmitted, 4 received, 0% packet loss, time 3000ms
rtt min/avg/max/mdev = 0.411/0.627/0.931/0.212 ms

总结

以上就是本文关于虚拟机Linux桥接模式下设置静态IP详解的全部内容,希望对大家有所帮助。感兴趣的朋友可以继续参阅本站其他相关专题,如有不足之处,欢迎留言指出。感谢朋友们对本站的支持!
